Cómo instalar luces LED conectadas al motor que cumplan la normativa StVZO sin deslumbrar

Imagina la escena: terminas una ruta espectacular, el sol se esconde en el horizonte y, de repente, te das cuenta de que las pilas de tus luces recargables están agotadas. Es una frustración común para muchos ciclistas, una dependencia de baterías externas que rompe la magia de la autonomía que ofrece una e-bike. Muchos creen que integrar un sistema de iluminación directamente al motor es una tarea hercúlea reservada a mecánicos, que consumirá la batería en un suspiro o que basta con comprar el foco con más lúmenes del mercado. Pero estas ideas, aunque extendidas, ignoran el factor más importante.

La verdadera clave no reside en la potencia bruta ni en la capacidad de la batería, sino en la inteligencia de la iluminación. Hablamos de una integración nativa en el sistema de tu bicicleta, de comprender la tecnología que te permite ser visible sin convertirte en un peligro para los demás. El secreto, importado de la rigurosa normativa alemana, se llama StVZO, un estándar que define un «corte de haz» preciso para iluminar la carretera sin cegar a los conductores que vienen de frente. Esto transforma la iluminación de un simple accesorio a un componente de seguridad activa y responsable.

Este artículo te guiará paso a paso en este proceso de empoderamiento técnico. No solo aprenderás a instalar físicamente las luces, sino que entenderás la lógica detrás del voltaje de tu motor, el impacto real en la autonomía de tu e-bike y, lo más importante, cómo ser un faro de luz en la oscuridad, en lugar de una molestia deslumbrante. Descubrirás que ver y ser visto de forma legal y segura es más accesible de lo que nunca habías imaginado.

Para abordar este tema de forma estructurada, hemos organizado el contenido en secciones claras que te llevarán desde los conceptos técnicos fundamentales hasta las aplicaciones prácticas en tus rutas favoritas. A continuación, encontrarás el índice de los temas que vamos a tratar.

Luces de 6V vs 12V: cómo saber qué voltaje salida tiene tu motor Bosch o Shimano

El primer paso para una integración nativa y fiable de tus luces es entender el «corazón» eléctrico de tu e-bike: el voltaje de salida del motor. No se trata de un detalle menor; conectar una luz de 6V a una salida de 12V la quemará instantáneamente, y viceversa, una luz de 12V en una salida de 6V apenas emitirá un brillo tenue. Los fabricantes de motores como Bosch, Shimano o Brose tienen estándares diferentes, lo que obliga a una verificación previa.

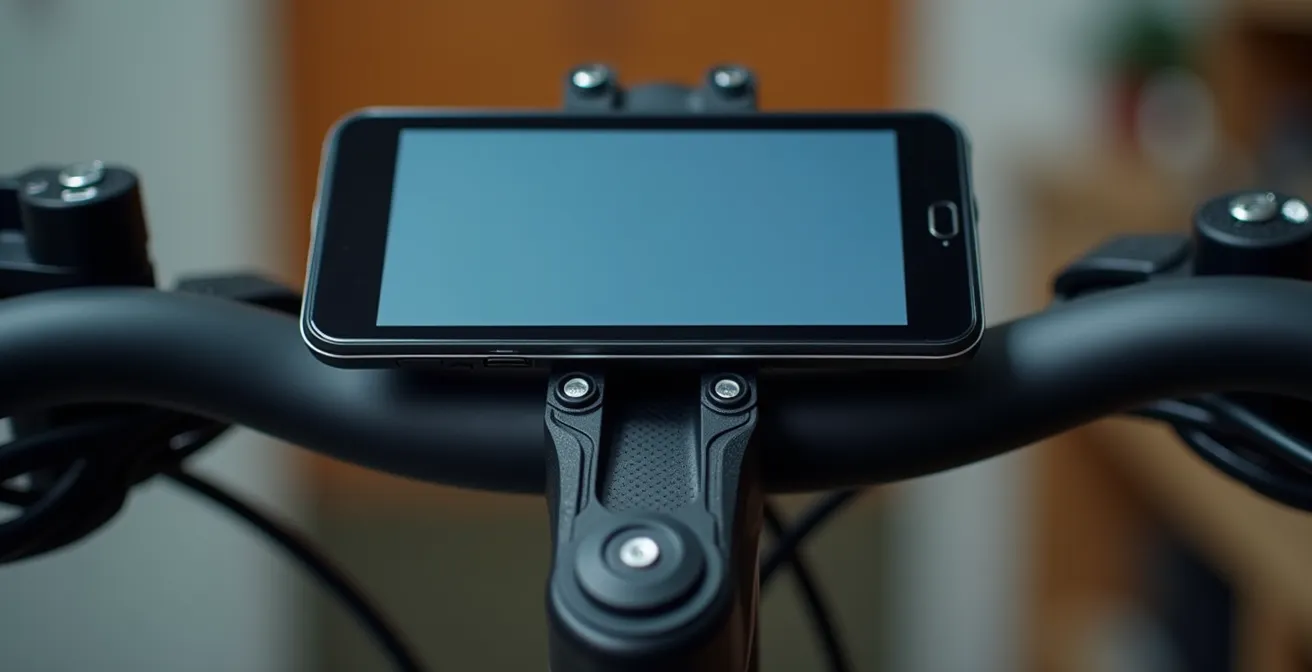

Generalmente, los motores Shimano como el EP8 ofrecen una salida estándar de 6V, mientras que sistemas más potentes como el Bosch Performance Line CX suelen trabajar a 12V. Sin embargo, esto no es una regla universal. La mejor forma de asegurarse es consultar el manual técnico de tu e-bike o, en muchos casos, acceder a la información a través del propio display. Sistemas como el Bosch Kiox permiten navegar por los menús de configuración para ver las especificaciones del sistema, incluido el voltaje activado para el puerto de luces.

Si la información no es accesible, una visita rápida al taller o una consulta en foros especializados con tu modelo exacto de motor y año puede ahorrarte muchos problemas. Las marcas de iluminación de calidad como Supernova o Busch + Müller especifican claramente el rango de voltaje compatible de sus productos, facilitando la elección correcta una vez conoces la salida de tu motor. A continuación, se muestra una tabla orientativa de compatibilidades.

Una vez resuelta la compatibilidad eléctrica, el siguiente paso es asegurarse de que la luz no solo funcione, sino que lo haga de acuerdo con la normativa vial.

Por qué las luces estroboscópicas pueden ser ilegales en ciertas vías según el reglamento

La visibilidad es crucial, pero no a cualquier precio. El uso de luces con modo parpadeante o estroboscópico, muy popular para ser visto durante el día, está estrictamente regulado en España y su uso indebido puede acarrear sanciones. La razón es simple: aunque captan la atención, también pueden deslumbrar, confundir o incluso provocar crisis epilépticas en otros usuarios de la vía, especialmente de noche o en condiciones de baja visibilidad.

El Reglamento General de Circulación es claro al respecto. La normativa se centra en una iluminación constante y predecible que permita a los demás conductores juzgar tu posición y velocidad. Como bien recuerda la Dirección General de Tráfico (DGT), la obligación principal es garantizar una visibilidad segura para todos. En su normativa oficial, la DGT especifica:

Para circular de noche o en condiciones de poca visibilidad, es obligatorio que las bicicletas estén equipadas con: Una luz delantera de posición de color blanco. Una luz trasera de posición de color rojo

– Dirección General de Tráfico (DGT), Normativa oficial de circulación para bicicletas

Esto implica que el modo fijo es el único legalmente aceptado para la circulación nocturna en carreteras interurbanas y túneles. Sin embargo, el modo intermitente sí está permitido y es muy recomendable durante el día y en vías urbanas, ya que rompe el patrón visual del entorno y aumenta drásticamente la detección por parte de los conductores. El uso de un modo estroboscópico agresivo, especialmente de noche, se considera una infracción que puede llevar a multas de hasta 200€. La clave es la «iluminación consciente»: adaptar el modo de luz al entorno y la hora del día.

Ahora que sabemos cómo usar las luces legalmente, abordemos una de las mayores preocupaciones de los usuarios de e-bike: el consumo de batería.

¿Cuánto reduce la autonomía llevar las luces encendidas todo el día? Cálculo real

El fantasma del consumo de batería es una de las principales barreras para instalar luces conectadas al motor. Existe la creencia de que drenarán la energía rápidamente, dejándote tirado a mitad de camino. La realidad, sin embargo, es mucho menos dramática. Las luces LED modernas son increíblemente eficientes y su impacto en la autonomía total de una e-bike es, en la mayoría de los casos, marginal.

Para ponerlo en perspectiva, una luz LED delantera de buena calidad consume entre 3 y 8 vatios (W). Un motor de e-bike, en asistencia media, puede demandar entre 150 y 250 W. Esto significa que la luz representa apenas un 2-5% del consumo total del sistema. Un ciclista medio en España consume entre 10 y 15 Wh por kilómetro recorrido. Si tienes una batería de 500 Wh, tu autonomía teórica es de unos 33-50 km. Llevar las luces encendidas podría reducir esa autonomía en apenas 1 o 2 kilómetros en el peor de los casos.

En resumen, el coste en autonomía de llevar las luces permanentemente encendidas es un precio muy bajo a pagar por la tranquilidad de ser visible en todo momento. La seguridad que proporciona supera con creces la ligera disminución del rango. Es un intercambio que cualquier ciclista responsable debería estar dispuesto a hacer.

Más allá del consumo, el factor más importante para una iluminación responsable es el diseño del propio haz de luz.

Foco de montaña vs foco urbano: el corte de haz para no cegar a los conductores

No todas las luces potentes son iguales. La principal diferencia entre un foco diseñado para MTB nocturno y uno para uso en carretera o ciudad no son los lúmenes, sino la forma del haz de luz. Aquí es donde entra en juego el concepto de StVZO, la estricta normativa alemana de tráfico por carretera. Su principio es simple pero revolucionario: iluminar el camino, no el cielo… ni los ojos de los demás.

Un foco de montaña tradicional emite un haz cónico y difuso, similar a una linterna, diseñado para iluminar un campo de visión lo más amplio posible, incluyendo ramas altas y obstáculos laterales. En una carretera, este tipo de haz proyecta una gran cantidad de luz parásita hacia arriba, cegando a los conductores, peatones y otros ciclistas. En cambio, un foco con homologación StVZO utiliza una lente o un reflector especial para crear un «corte de haz» horizontal muy definido, similar al de los faros de un coche. Toda la potencia lumínica se concentra en el asfalto y por debajo de la línea de visión de los demás, maximizando la eficiencia y la seguridad.

La elección depende enteramente del entorno. Para circular por vías públicas, incluso carriles bici, un foco StVZO es la única opción responsable. La cantidad de lúmenes necesarios también varía drásticamente según dónde y cuándo pedalees.

Con el foco correcto en mano, el último desafío técnico es la propia instalación física de los cables.

Pasar los cables de luz por el cuadro: trucos para no tener que desmontar el motor entero

Una de las partes más intimidantes de la instalación es el guiado de los cables por el interior del cuadro para lograr un acabado limpio y profesional. Muchos ciclistas imaginan que es necesario desmontar el pedalier o incluso el motor, una tarea compleja y delicada. Afortunadamente, en la mayoría de e-bikes modernas, esto no es necesario gracias a puertos de acceso y algunas técnicas ingeniosas.

El primer paso es localizar el puerto de conexión de luces en la carcasa del motor. Suele estar protegido por una pequeña tapa de goma y proporciona el punto de partida. A partir de ahí, el truco consiste en usar una guía para llevar el cable hasta el manillar (para la luz delantera) o el sillín (para la trasera). No necesitas herramientas caras; un simple cable de cambio viejo, un alambre fino o una guía de electricista son suficientes. Para facilitar la tarea, puedes pegar un pequeño y potente imán de neodimio en la punta de la guía y usar otro imán por fuera del cuadro para dirigirla por el interior del tubo diagonal.

Una vez que la guía asoma por el orificio de salida cerca de la dirección, solo tienes que fijar el cable de la luz a ella con cinta aislante y tirar suavemente del otro extremo. Es un proceso que requiere paciencia, pero que evita por completo la necesidad de tocar los componentes críticos del motor. Kits como el SKS para motores Bosch están diseñados para facilitar este proceso, demostrando que una instalación de calidad está al alcance de un aficionado con herramientas básicas.

Superada la instalación, podemos volver a la gestión de la energía y entender cómo el terreno afecta a nuestro consumo.

La regla general de consumo: cuántos Wh gastas por km en llano vs montaña

Comprender el consumo de tu e-bike no es solo una cuestión de autonomía, es una forma de planificar tus rutas con inteligencia. El gasto energético, medido en vatios-hora por kilómetro (Wh/km), no es una cifra estática; varía enormemente según el terreno. Conocer esta «regla general» te permite anticipar cuánta batería necesitarás y ajustar tu nivel de asistencia para llegar a tu destino sin sorpresas.

En un terreno completamente llano y asfaltado, como un carril bici urbano, un ciclista de peso medio puede esperar un consumo base de entre 10-12 Wh/km. Con una batería estándar de 500 Wh, esto se traduce en una autonomía teórica de 42 a 50 km. Sin embargo, en cuanto el terreno se ondula, el consumo se dispara. Una ruta costera con subidas y bajadas suaves puede incrementar el gasto a 12-15 Wh/km, reduciendo la autonomía a unos 33-42 km.

La verdadera prueba llega en la montaña. Una ruta con pendientes moderadas eleva el consumo a 15-20 Wh/km, lo que significa que tu batería de 500 Wh podría durar solo 25-33 km. Y si te enfrentas a puertos de montaña exigentes, como los que se encuentran en los Pirineos, el consumo puede superar los 20-25 Wh/km, limitando tu rango a apenas 20-25 km. A estos factores hay que sumar el viento en contra (un Cierzo o una Tramontana pueden aumentar el consumo hasta un 30%) y el tipo de superficie (la grava o la tierra añaden un 20% extra de resistencia). Dominar esta relación entre terreno y consumo es esencial para el cicloturismo de larga distancia.

Junto con la gestión de la energía, la comunicación con otros vehículos es otro pilar de la seguridad vial.

Es obligatorio señalizar giros con el brazo o puedo usar intermitentes homologados?

La comunicación en la vía es fundamental, y una de las dudas más frecuentes entre los ciclistas, especialmente los de e-bikes equipadas con tecnología, es si los modernos intermitentes LED pueden sustituir la señalización tradicional con el brazo. La respuesta, según el Reglamento General de Circulación español, es clara: no, no pueden sustituirla.

El artículo 108 del reglamento establece que las maniobras deben ser advertidas con suficiente antelación utilizando las señales preceptivas. Para los ciclistas, la señal preceptiva y obligatoria para indicar un giro es extender horizontalmente el brazo correspondiente a la dirección que se va a tomar. Los intermitentes, aunque cada vez más populares y efectivos como complemento, no están reconocidos como un sustituto legal de esta señal manual. La razón es la universalidad del gesto del brazo, comprendido por todos los conductores, frente a la variedad de sistemas de intermitentes que pueden no ser inmediatamente reconocibles o visibles desde todos los ángulos.

Por lo tanto, los intermitentes homologados son una excelente herramienta para reforzar la visibilidad de tu intención, especialmente de noche o con mal tiempo, pero nunca deben eximirte de la obligación de señalizar con el brazo. Actúan como una capa extra de seguridad, no como un reemplazo. Incumplir la obligación de señalizar con el brazo se considera una infracción y puede ser sancionado con multas de hasta 200 euros. Es crucial recordar que, a efectos legales, una e-bike de pedaleo asistido (con motor de hasta 250W y asistencia hasta 25 km/h) se rige por las mismas normas que una bicicleta convencional.

Con la bicicleta legalmente equipada y conociendo las normas de señalización, es hora de ponerlo todo en práctica en el mejor entorno posible.

Las Vías Verdes en e-bike: la mejor opción para iniciarse en el cicloturismo familiar en España

Ahora que tu e-bike está equipada con una iluminación segura, legal y fiable, ¿dónde puedes disfrutarla al máximo, especialmente si te inicias en el cicloturismo o planeas salidas en familia? La respuesta está en las Vías Verdes de España. Estos antiguos trazados ferroviarios reconvertidos en itinerarios cicloturistas y senderistas ofrecen un entorno perfecto: son rutas seguras, con pendientes muy suaves y alejadas del tráfico motorizado.

Para un usuario de e-bike, las Vías Verdes son el escenario ideal. El firme regular y las pendientes controladas permiten optimizar el consumo de la batería y realizar largas distancias sin esfuerzo. Son perfectas para familias, ya que la seguridad es máxima y permiten que ciclistas de diferentes niveles físicos rueden juntos gracias a la asistencia eléctrica. Además, muchas de ellas están cada vez mejor equipadas para el ciclista moderno. Rutas como la Vía Verde de Ojos Negros (167 km) ya cuentan con puntos de recarga en localidades clave, y otras como la Vía Verde del Aceite (128 km) están jalonadas de restaurantes «bike-friendly» donde es posible enchufar la batería mientras se disfruta de la gastronomía local.

Iniciativas como los sistemas de alquiler automatizado financiados por fondos NextGenerationEU están haciendo el cicloturismo en estas zonas aún más accesible. Permiten a los visitantes alquilar e-bikes con autonomías de hasta 100 km y seguir rutas preconfiguradas, eliminando las barreras logísticas. Estos recorridos seguros son también la oportunidad perfecta para ajustar la altura e inclinación de tus nuevas luces LED en un entorno real pero controlado, asegurándote de que el haz ilumina perfectamente el camino sin molestar a los demás usuarios que puedas cruzarte.

Ahora que tu bicicleta está perfectamente equipada y es segura, el siguiente paso es planificar tu primera ruta en una de las maravillosas Vías Verdes de España y disfrutar de la libertad de pedalear con la mejor visibilidad.
